产品介绍：

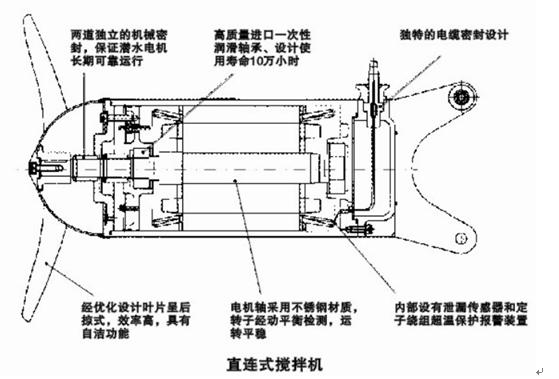

结构特点：
混合搅拌系列产品选用多级电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径大，服务面积广。叶轮由聚胺脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。
用途及适用条件：
混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业企业需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
■污水（废水）/活性污泥的混合
■控制浓缩污泥分离
■酸、碱中和及PH值调整工艺
■防止颗粒在池壁和池底的凝结和沉淀
■提高传热系统的效率
■其它需要保持二相或三相不离分的场所
特别提示：潜水搅拌机必须完全潜入水中工作，禁止在易燃易爆和强腐蚀性及高温的环境中工作。针对特殊工作，公司可为用户提供特殊设计。
性能参数
潜水搅拌机：电机绕组绝缘等级：F；防护等级IP68；工作制式：S1；
在额定电压为380V，频率为50Hz的性能参数如下表：
|
规格型号 |
电机功率 （kW） |
额定电流 （A） |
叶轮转速 (rpm) |
叶轮直径 （mm） |
水推力 （N） |
重量 （kg） |
|
|
混合搅拌系列 |
QJB0.85/8-260/3-740/C/S |
0.85 |
3.4 |
740 |
260 |
163 |
55/58 |
|
QJB1.5/6-260/3-980/C/S |
1.5 |
4.4 |
980 |
260 |
290 |
55/58 |
|
|
QJB2.2/8-320/3-740/C/S |
2.2 |
5.9 |
740 |
320 |
582 |
74/77 |
|
|
QJB4/6-320/3-980/C/S |
4 |
10.8 |
980 |
320 |
609 |
74/77 |
|
|
QJB1.5/8-400/3-740/S |
1.5 |
5.6 |
740 |
400 |
382 |
76/80 |
|
|
QJB2.5/8-400/3-740/S |
2.5 |
7.3 |
740 |
400 |
575 |
76/80 |
|
|
QJB3/8-400/3-740/S |
3 |
8.6 |
740 |
400 |
642 |
78/82 |
|
|
QJB4/6-400/3-980/S |
4 |
10.3 |
980 |
400 |
1010 |
80/84 |
|
|
QJB4/12-620/3-480/S |
4 |
14 |
480 |
620 |
1230 |
240/245 |
|
|
QJB5/12-620/3-480/S |
5 |
18.2 |
480 |
620 |
1420 |
240/245 |
|
|
QJB7.5/12-620/3-480/S |
7.5 |
28 |
480 |
620 |
1963 |
255/270 |
|
|
QJB10/12-620/3-480/S |
10 |
32 |
480 |
620 |
2361 |
255/270 |
|
注：是否配导流罩，由水处理工艺决定。在上表混合搅拌系列中，“重量”一列所标的两个数字分别表示不带导流罩和带导流罩的重量；以上规格型号为常规产，但不局限于上表，可为客户拓展设计新的或含特殊要求的搅拌机。

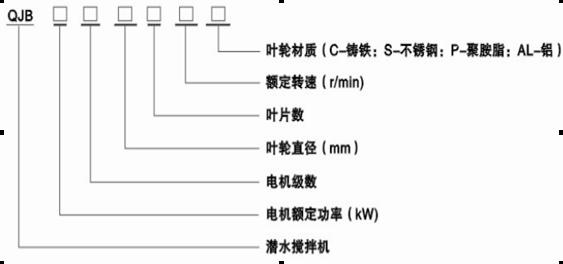

型号表示：
安装示意图：
注：1、潜水搅拌机的专用安装系统，可在无需排除池中污水的情况下，能快速安装和拆卸搅拌机；

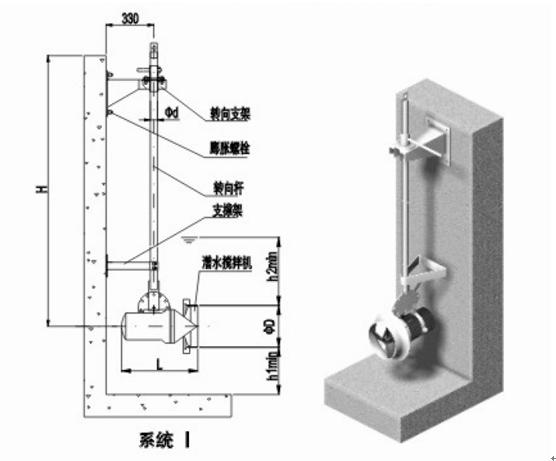

2、安装系统I只适合用于池深≤3m，机型为QJB0.85/8和QJB1.5/6，可在水平方向和垂直方向调节角度；

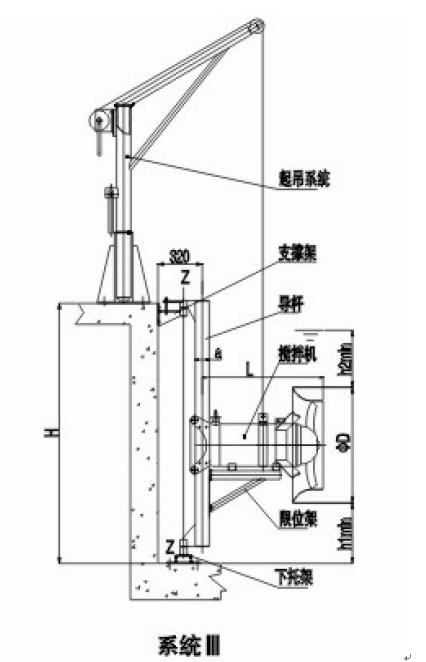

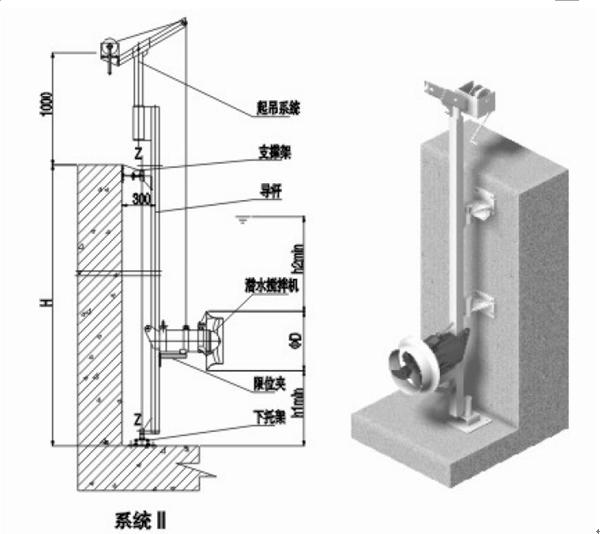

3、安装II、III，导杆可沿水平方向绕Z轴旋转，最大转角为±60°；
4、当H>5m，应在安装系统II、III导杆中间添加一支撑架；
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定。推荐设预埋件；
6、客户订货时，请提供池深及池型图，以便确定导杆尺寸和支撑架个数；
7、安装系统材质采用不锈钢和碳钢防腐两种供选择；
8、多台搅拌机可共用一套移动起吊系统
